Industrielle magnetische Partikelbremse-Kupplung | 500 Nm Drehmoment, DIN-Standard, 365-Tage-Dauerbetrieb

Produktbeschreibung

Single Shaft Magnetic Particle Brake Clutch High Quality OEM Din Standard New factory

Vorteile:

1 Hohe Präzisionssteuerung mit sofortiger Reaktion：

Magnetpartikelbremsen nutzen die magnetorheologischen Eigenschaften von magnetischem Pulver, um eine lineare Drehmomentregelung auf Millisekunden-Ebene zu erreichen und die Drehmomentabgabe exakt an die Lastanforderungen der Ausrüstung anzupassen. Sie sind besonders geeignet für hochpräzise Anwendungen wie Druck-, Schneid- und Zugkraftregelung, wobei ihre Stabilität deutlich über der traditioneller mechanischer Bremssysteme liegt.

2 Wartungsfrei und langlebig für Kosteneffizienz:

Das nicht-mechanische Reibungsdesign minimiert den Verschleiß der Komponenten und ermöglicht eine Nutzungsdauer von mehreren zehntausend Betriebsstunden. Die modulare Konstruktion vereinfacht Installation und Wartung und reduziert dadurch Ausfallzeiten und Arbeitskosten erheblich.

3 Überlastschutz mit erhöhter Sicherheit:

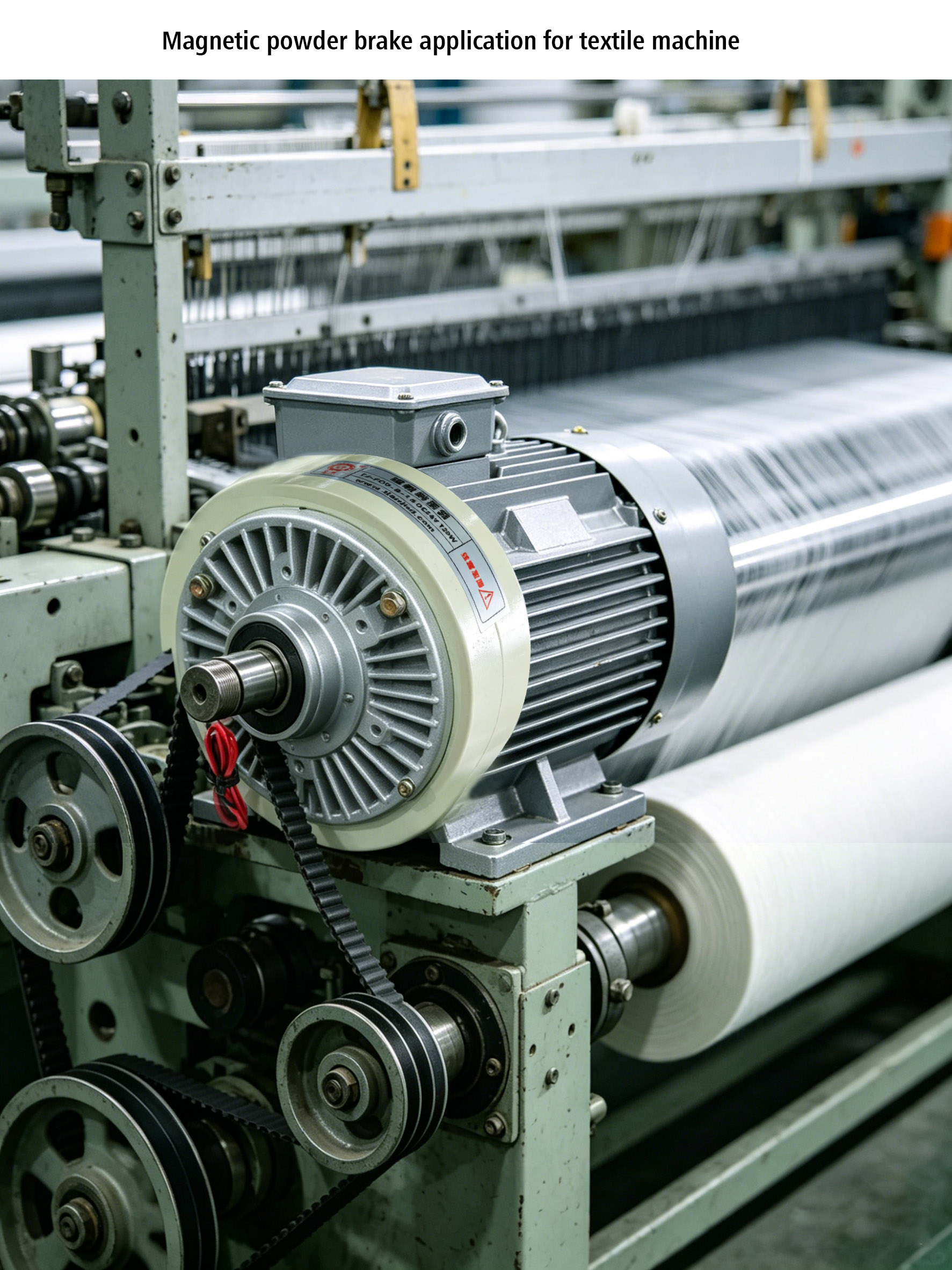

Der automatische Schlupf-Differenzialschutz wird sofort bei Überlast aktiv und verhindert mechanische Beschädigungen der Ausrüstung. Besonders effektiv bei plötzlichen Lastschwankungen, wie zum Beispiel beim Reißen von Fäden in Textilmaschinen oder Materialstaus in Verpackungsmaschinen.

4 Energieeffizient und bereit für Automatisierung:

Verfügt über eine energiesparende Konstruktion mit nahezu null Energieverbrauch im Standby-Modus. Kompatibel mit PLC-/Analogsignal-Steuersystemen für eine nahtlose Integration in intelligente Produktionslinien und unterstützt Initiativen zur Transformation nach Industrie 4.0. Die Übersetzung gewährleistet technische Genauigkeit und optimiert die Fachbegriffe gemäß internationalen Ingenieurstandards, wobei wesentliche Informationen zu Reaktionszeit (im Millisekundenbereich), Nutzungsdauer (mehrere zehntausend Stunden) und Kompatibilität mit industriellen Automatisierungssystemen (PLC/Industrie 4.0) erhalten bleiben.

Magnetpulverbremse für Druckmaschinen, Schneidemaschinen

Allgemeine Einführung:

Die Magnetpulverkupplung besteht aus einem angetriebenen Rotor (Eingangswelle), einem abgetriebenen Rotor (Ausgangswelle) und einem Joch mit Erregerspule. Die drei Teile sind konzentrisch zueinander montiert und bilden ein System, das relativ zueinander rotieren kann.

Der ringförmige Spalt zwischen dem angetriebenen Rotor und dem Abtriebsrotor ist vollständig mit magnetischem Legierungspulver gefüllt, das eine hohe magnetische Leitfähigkeit aufweist. Wenn kein Strom durch die Erregerwicklung fließt, befindet sich das magnetische Pulver in einem lockerem Zustand und wird an die Innenwand des angetriebenen Rotors geschleudert. In diesem Fall besteht keine Wechselwirkungskraft zwischen dem angetriebenen und dem Abtriebsrotor. Daher befindet sich die Magnetpulverkupplung im getrennten Zustand, und es erfolgt keine Drehmomentübertragung.

Single Shaft Magnetic Particle Brake Clutch High Quality OEM Din Standard New supplier

Single Shaft Magnetic Particle Brake Clutch High Quality OEM Din Standard New details

Das magnetische Pulver in der Arbeitskammer verbindet sich unter Einwirkung des magnetischen Flusses, der aus dem Joch erzeugt wird, wenn der Strom die Erregerspule durchfließt, zu einer Kettenstruktur. Die magnetische Pulverkupplung kann Drehmoment über die Scherkraft der magnetischen Kette und die Reibung zwischen dem magnetischen Pulver und der Arbeitsfläche übertragen. In diesem Zustand befindet sich die magnetische Pulverkupplung im verbundenen Zustand. Wenn der Strom abgeschaltet wird, verschwindet der magnetische Fluss zusammen mit dem Verschwinden des Magnetisierungsstroms, das magnetische Pulver löst sich wieder unter der Wirkung der Schwerkraft und wird durch die Zentrifugalkraft an die Innenwand des aktiven Rotors geschleudert. In diesem Fall befindet sich die magnetische Pulverkupplung wieder im getrennten Zustand.

Die magnetische Pulverkupplung und Bremse funktionieren nach dem gleichen Prinzip. Die magnetische Pulverbremse entsteht, sobald der angetriebene Rotor der magnetischen Pulverkupplung fixiert ist.

Merkmale:
Der Magnetisierungsstrom weist eine lineare Beziehung zum Drehmoment auf
Das Übertragungsdrehmoment weist eine lineare Beziehung zum Magnetisierungsstrom auf. Die Größe des Drehmoments kann innerhalb eines großen Bereichs gesteuert werden. Unter normalen Bedingungen besteht zwischen dem Magnetisierungsstrom und dem übertragenen Drehmoment im Bereich von 5 % bis 100 % des Nennmoments eine lineare Beziehung.

Stabiles Schlupfdrehmoment:
Die Schlupfdrehzahl zwischen angetriebenem und aktivem Rotor beeinflusst das übertragene Drehmoment nicht, solange der Magnetisierungsstrom unverändert bleibt, wie in Diagramm 4 dargestellt. Das bedeutet, dass kein Unterschied zwischen statischem und dynamischem Reibungsmoment besteht. Daher kann das Drehmoment konstant und stabil gehalten werden. Diese Eigenschaft wird bei der Zugkraftregelung eingesetzt. Anwender können die Zugkraft des Materialbandes effektiv steuern, indem sie den Magnetisierungsstrom genau einstellen.

Vermeidung von Überhitzung durch Schlupf
Der Reibungsteil erzeugt zwangsläufig Wärme und kann sogar beschädigt werden, wenn kontinuierliches Gleiten vorliegt. Dieses Gerät verfügt jedoch über eine vollständige Kühleinrichtung, wodurch auch nach längerem Betrieb keine starke Wärmeentwicklung auftritt und eine lange Lebensdauer gewährleistet ist.

Anmerkungen
1. Nicht überlasten und gleichzeitig auf angemessene Temperatur abkühlen
Der Wert des Drehmoments/der Drehzahl/Rutschleistung sollte unterhalb des Nennwerts liegen. Die Kühlart (natürliche Kühlung/erzwungene Luftkühlung/Wasserkühlung) sollte von der maximalen Rutschleistung im Betrieb abhängen, und die Kühlluft sollte durch den Wasser- und Ölfilter geleitet werden. Ein Temperaturfühler und eine Alarmeinrichtung sollten installiert sein, um hohe Temperaturen zu verhindern, die die Lebensdauer des Magnetpulvers beeinträchtigen können (maximale Temperatur: 80 Grad).

2. Hinsichtlich der Lebensdauer
Die Lebensdauer der Magnetpulskupplung und -bremse hängt von der Lebensdauer des Magnetpulvers ab. Im Allgemeinen beträgt ihre Nutzungsdauer 4500–7500 Stunden im nicht überlasteten Zustand; in einigen Fällen kann sich die Lebensdauer jedoch um das Mehrfache verlängern, beispielsweise wenn das Arbeitsdrehmoment der Magnetpulskupplung/Bremse, die relative Schlupfdrehzahl und die Schlupfleistung auf 50–70 % des Nennwerts reduziert werden. Das bedeutet, dass beim Konstruieren möglichst frühzeitig ein größerer Spielraum eingeplant werden sollte.

3. Hinsichtlich des Drehmoments
Nachdem die Magnetpulskupplung und -bremse in Betrieb genommen wurden, erfolgt zunächst eine Abnutzung des Magnetpulvers, was zu einer leichten Verringerung des Drehmoments führt; der Unterschied kann jedoch durch eine Anpassung des Stroms ausgeglichen werden.

Single Shaft Magnetic Particle Brake Clutch High Quality OEM Din Standard New manufacture

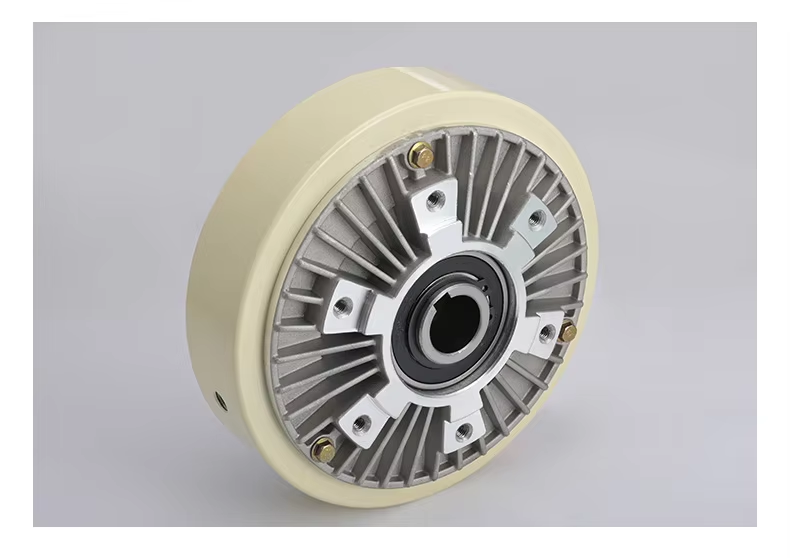

Einwelliger magnetischer Pulverbremse
Spannung:	DC 24V
Gewicht der Magnetpulverkupplung/Bremse	0,6 kg - 40 kg
Importiertes hochmagnetisiertes Magnetpulver
Importierte Wollfilze und NSK-Lager sorgen für einen reibungslosen Betrieb
Spule vollständig aus lackiertem Kupferdraht
Gusstahlausführung

Anwendung der magnetischen Pulverbremse
druckmaschinen und Schreibmaschinen	papierindustriemaschinen	beutelherstellungsmaschinen	papierherstellungsmaschinen
draht- und Kabelmaschinen	spulmaschinen	drahtwickelmaschinen	umreifungsmaschinen
textilmaschinen und Apparate	weberei-Dreidimensionale Maschinen	holzbearbeitungsmaschinen	stahl-Extruder CNC-Drehschienen

Unternehmensprofil

DongGuan TianiJi Speed Reducer Clutch Company ist ein professioneller Hersteller von industriellen Getriebeteilen mit Hauptsitz in Taiwan. Nach vielen Jahren intensiver Arbeit aller Mitarbeiter, von Standardprodukten bis hin zur Entwicklung neuer Produkte, können wir unseren Kunden heute unterschiedlichste Produkte anbieten. Stets verfolgen wir die Grundsätze „Fleiß, Ehrlichkeit, Vertrauen“, um die kontinuierliche Unterstützung unserer Kunden zu gewinnen und gleichzeitig die Marke „TianJi“ öffentlich mit einem positiven Image aufzubauen. Unser Unternehmen hat im Jahr 2005 eine Niederlassung in Dongguan gegründet, die hauptsächlich professionelle Getriebe, Motoren, Industriebremsen, Kupplungen und andere Antriebskomponenten herstellt und dabei auf umfangreiche Fachkenntnisse aus Taiwan zurückgreift, kombiniert mit importierten maschinellen Bearbeitungsanlagen. Durch strenge Qualitätsanforderungen und ständige Innovationen haben wir uns als Marktführer etabliert und sind in der Lage, Produkte gemäß den individuellen Anforderungen unserer Kunden herzustellen. Kunden und Service: Wir setzen auf die Anerkennung durch unsere Kunden und können dadurch alle unsere Ressourcen mobilisieren, um deren Vertrauen zu gewinnen. Wir werden weiterhin darauf achten, Produkte mit höherer Leistung und Qualität, einer schnelleren Marktreaktionsgeschwindigkeit sowie einer besseren Kostenkontrolle anzubieten, um unseren Kunden zum Erfolg zu verhelfen. Wir setzen uns dafür ein, Organisation, Ablaufpläne und Vorschriften stets nach den Bedürfnissen unserer Kunden auszurichten.


CE-Zertifikat für Bremse	FCC-Zertifikat für Motor	ISO 9001:2015 Zertifikat

Häufig gestellte Fragen

1. Wann erhalte ich das Angebot?

Wir erstellen in der Regel innerhalb von 24 Stunden nach Eingang Ihrer Anfrage ein Angebot. Wenn Sie den Preis dringend benötigen, rufen Sie uns bitte an oder weisen Sie uns in Ihrer E-Mail darauf hin, damit wir Ihre Anfrage priorisieren können.

2. Wie kann ich eine Bestellung aufgeben?
Bitte teilen Sie uns die Modellnummer basierend auf unseren Spezifikationen für Pulverkupplungen, Pulverbremse, Luftkupplungen, Luftpumpen, elektromagnetische Kupplungen, elektromagnetische Bremsen und Sicherheitsfutter sowie andere Getriebeteile mit. Für Luftwellen und Luftadapter senden Sie uns bitte Ihre Zeichnung oder teilen Sie uns Ihre Anforderungen mit, damit wir Ihnen eine Zeichnung zur Bestätigung zusenden können.

3. Auf welcher Basis ist Ihre MOQ?
Normalerweise haben wir keine MOQ-Anforderung, außer bei kundenspezifischen Mini-Kupplungen/Bremsen.

4. Wie sieht es mit der Produktionsvorbereitungszeit aus?
Ehrlich gesagt, hängt dies von der Bestellmenge und der Art unserer Produkte ab. Bei Pulverkupplungen, Pulverbremse und Spannungsreglern beträgt die Lieferzeit etwa 3–5 Tage. Bei Sicherheitsfuttern und Luftwellen sind etwa 15–30 Tage erforderlich.

5. Was sind die Versandbedingungen?
Wir können mit EXW, FOB, CIF usw. arrangieren. Sie können die für Sie bequemste oder kostengünstigste Variante wählen.

Nennmoment	0,6 ~ 2000 N·m
Aktuell	0,9 ~ 5 A
Spannung	24 ~ 36 V
Zulässige Drehzahl	1500 ~ 450 min⁻¹
Schlupfleistung der Selbstkühlung	70 ~ 4000 W
Schlupfleistung der Luftkühlung	130 ~ 6000 W
Gesamtabmessung (H)	150 ~ 619
Außenmaß (L)	146 ~ 733
Produkt-Schlüsselwörter	magnetpulverkupplungsbremse zkb-10bn, Magnetpulverkupplung zkb-10bn, mikro Magnetpulverkupplung zkb-10bn
