מערכת בקרת מדריך רשת: פתרונות מיוחדים לישור חומר לייצור מתקדם

האבן הפינה של כל מערכת בקרה אפקטיבית לניווט רצועות נמצאת בטכנולוגיית החישה שלה, אשר קובעת עד כמה بدיקת מיקום הרצועה נעשית במדויק וכמה מהר המערכת מגיבה לסטיות. מערכות בקרה מודרניות לניווט רצועות משתמשות במגוון אפשרויות חישה שמותאמות לחומרים שונים ולסביבות פעילות שונות. חיישני אולטרסאונד מצויינים בחשיפת חומרים שקופים או מחזירים אור, אשר יוצרים קושי לשיטות חישה אופטיות, תוך שימוש בגלי קול לקביעת מיקום הקצוות ללא תלות בצבע החומר או בתכונות פני השטח שלו. חיישני אינפראאד מספקים ביצועים אמינות על מגוון רחב של תת-חומרים, ומביאים לזיהוי הקצוות דרך הבדלים בקונטרסט, עם זמני תגובה מהירים המתאימים ליישומים במהירויות גבוהות. חיישנים פוטואלקטרוניים מספקים דיוק יוצא דופן בחומרים אטומים, ומציעים פתרונות יחסית זולים ליישומים סטנדרטיים. מערכות חזותיות מתקדמות מבוססות מצלמה מייצגות את האופציה המתקדמת ביותר, והן מסוגלות לזהות סימני רישום מדפוס, תבניות מורכבות או מספר נקודות ייחוס בו זמנית, ובכך לאפשר התאמות מתוחכמות במספר צירים. הגמישות בהצבת החיישנים מאפשרת תצורות התקנה שמתאימות למגוון תצורות מכונות ומסלולי חומר, ומבטיחה זוויות זיהוי אופטימליות וביצועים אמינים. הליכי הקליברציה הופשטו במערכות בקרה מודרניות לניווט רצועות, ורבות מהדמויות כוללות תהליכי קליברציה אוטומטיים שמכווננים לעלויות חומרים ותנאי סביבה שונים ללא התערבות ידנית מרובה. הדיוק בחישה משפיע ישירות על איכות הייצור שלכם, כאשר מערכות מתקדמות משיגות דיוק זיהוי הנמדד בשברי מילימטר, ומבטיחות שהיישומים הדורשים את הדרישה הגבוהה ביותר ישמורו על יישור מושלם. עמידות בסביבה, המובנית בחיישנים ברמה תעשייתית, מבטיחה פעילות אמינה גם בפני אבק, לחות, תנודות טמפרטורה ורטט, כפי שנתקלים בהם לעיתים קרובות בסביבות ייצור. עיבוד אותות החיישנים כולל אלגוריתמי סינון חכמים שמייצרים הפרדה בין סטיית חומר אמיתית לבין הפרעות זמניות כגון חיבורים (splices), חורים או שינויים בדפוס הדפוס שלא צריכים להפעיל התאמות. חוכמה זו מונעת התאמות מיותרות שיכולות לגרום לאי-יציבות במקום לשפר את היישור. מהירות התגובה היא קריטית מאוד בקווי ייצור מהירים, שבהם החומרים נעים במהירויות של מאות מטרים לדקה; מערכות בקרה מתקדמות לניווט רצועות מעבדות את אותות החיישנים ומתחילות בהתאמות בתוך מילישניות, ומשמרות את היישור גם במהירויות הייצור המקסימליות. טכנולוגיית החישה תומכת גם באסטרטגיות התאמה שונות – החל מנחיית קצה פשוטה ועד למערכת מעקב מתקדמת אחר סימני רישום המשמשת ביישומים של הדפסה והמרה, שבה יישור מדויק של התבניות הוא קריטי. ההשקעה בטכנולוגיית חישה מתקדמת יוצרת ערך ארוך טווח באמצעות ביצועים עקביים, הפחתת התאמות שגויות, והיכולת להתמודד עם חומרים מאתגרים שלא ניתן לנהל באופן אפקטיבי בעזרת מערכות בסיסיות.

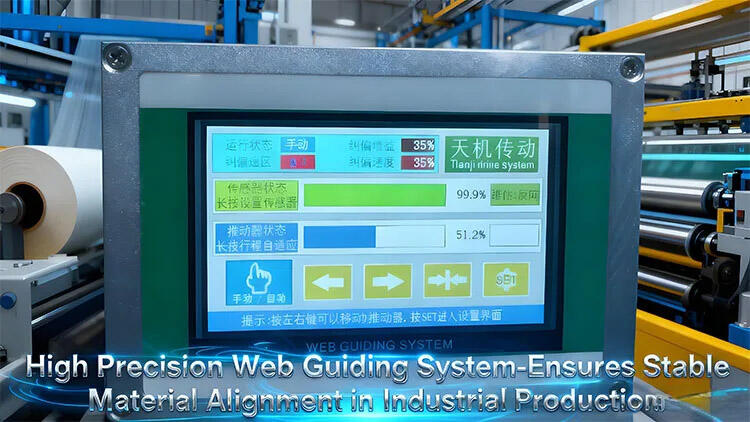

הבקר מייצג את המוח של מערכת בקרת הנחיית הרשת, מעבד קלט חיישנים ומפקח על תנועות מפעיל כדי לשמור על יישור מושלם של החומר. אלגוריתמי בקרה מתוחכמים מבחינים בין מערכות פרימיום למודלים בסיסיים, וקובעים עד כמה התיקונים מתרחשים בצורה חלקה ויעילה. מערכות בקרת הנחיית רשת מתקדמות משתמשות באסטרטגיות בקרה פרופורציונליות-אינטגרליות-נגזרות המחשבות מהירויות וגדלים אופטימליים של תיקון על סמך גודל הסטייה, מהירות החומר ונתוני ביצועים היסטוריים. גישה חכמה זו מונעת תנודות תיקון יתר שיכולות להחמיר בעיות יישור, ובמקום זאת מספקת תיקונים חלקים ויציבים ששומרים על מיקום החומר מבלי להכניס שינויים במתח או לחץ מכני. הבקר מנתח באופן רציף את התנהגות החומר, לומד את המאפיינים של מצעים שונים ומתאים אוטומטית את פרמטרי התגובה לביצועים אופטימליים. תכונות בקרה אדפטיביות מזהות מתי חומרים מפגינים נטיות מסוימות, כגון שינויים טבעיים בסלסול או בעובי, ומפצות באופן יזום במקום רק להגיב לסטיות לאחר שהן מתרחשות. הגדרות רגישות ניתנות לתכנות מאפשרות למפעילים לכוונן את התנהגות המערכת עבור יישומים ספציפיים, להגביר את התגובה לעבודה קריטית בדיוק גבוה או להפחית את הרגישות עבור חומרים מחוספסים יותר שמציגים באופן טבעי שינויים רבים יותר. עיצוב ממשק המשתמש מדגיש נגישות, עם בקרות מסך מגע אינטואיטיביות המציגות את מצב היישור בזמן אמת, מגמות סטייה ואבחון מערכת באמצעות ייצוגים גרפיים ברורים. מפעילים יכולים לנטר את הביצועים במבט חטוף ולבצע התאמות מבלי להתייעץ עם מדריכים טכניים או להזדקק להכשרה מיוחדת. מספר מיקומי זיכרון מאפשרים מעברים מהירים בין מוצרים שונים, תוך שחזור הגדרות אופטימליות באופן מיידי במקום לדרוש תצורה מחדש ידנית עבור כל עבודה. יכולות אבחון משובצות בבקר מספקות תמיכה בפתרון בעיות, זיהוי בעיות ספציפיות כמו בעיות חיישנים, קשירה מכנית או תקלות חשמליות באמצעות שגרות בדיקה שיטתיות. פונקציות רישום נתונים רושמות את ביצועי היישור לאורך זמן, ויוצרות תיעוד בעל ערך עבור מערכות ניהול איכות וחושפות מגמות שעשויות להצביע על בעיות מתפתחות לפני שהן משפיעות על הייצור. קישוריות רשת במערכות בקרת הנחיות אינטרנט מודרניות מאפשרת שילוב עם מערכות אוטומציה כלל-מפעליות, ומאפשרת פעולה מתואמת עם ציוד במעלה ובמורד הזרם לזרימת חומרים אופטימלית. יכולות גישה מרחוק תומכות בסיוע מומחה, ומאפשרות לטכנאים לאבחן בעיות ולהתאים פרמטרים ללא ביקורים באתר, וממזערות את זמן ההשבתה כאשר מתרחשות בעיות. כוח העיבוד בבקרים עכשוויים מטפל בחישובים מורכבים ללא השהיה, ומבטיח ביצועים בזמן אמת גם עם אסטרטגיות בקרה מרובות משתנים מתוחכמות. ניתן להחיל עדכוני קושחה כדי לשפר את הפונקציונליות או להוסיף תכונות ככל שהטכנולוגיה מתקדמת, ובכך להגן על ההשקעה שלך ולהאריך את חיי המערכת.

בעוד שחיישנים מזהים סטיות ובקרים מחשבים תגובות, המניעים מבצעים תנועה פיזית של החומרים חזרה למיקום הנכון, מה שהופך אותם לרכיבים קריטיים במערכת הבקרה של מדריך הרצועה. עיצוב המניע ואיכות הבנייה שלו קובעים ישירות את דיוק התיקון, המהירות והאמינות האורכת. מערכות בקרה מודרניות של מדריך רצועה משתמשות בטכנולוגיות שונות של מניעים שנבחרו בהתאם לדרישות היישום, כולל צילינדרים פנאומטיים שמציעים תגובה מהירה עם בנייה פשוטה, מערכות הידראוליות שמספקות כוח גבוה עבור חומרים כבדים, ומנועי סרוו-אלקטריים שמספקים דיוק ייחודי עם פרופילי תנועה מתוכנתים. מסגרת המדריך המכנית שמתמיכה במניע חייבת לשמור על קשיחות למרות התנועה המתמדת וכוחות החומר, כאשר גלגלות מדויקות ומסילות מדריך מבטיחות תנועה חלקה ללא רעידה או נתק שיכולים לפגוע בדיוק. טווח התיקון משתנה בין מערכות, כאשר יחידות סטנדרטיות מציעות בדרך כלל טווח התאמה צדדית של חמישים מילימטרים ועד למספר מאות מילימטרים, כדי להתאים את השינויים הרגילים בתהליך ואת סבירות הרוחב של החומר. מהירות התגובה של המניע קובעת כמה מהר מערכת בקרת מדריך הרצועה יכולה להגיב לסטיות, כאשר יחידות ביצוע גבוה מסוגלות לבצע תיקונים מלאים בתוך פחות משנייה אחת, מה שחיוני בסביבות ייצור מהיר. כוח המניע חייב להתאים לתכונות החומר, כאשר חומרים כבדים או בעלי מתח גבוה דורשים מניעים חזקים יותר כדי להתגבר על ההתמדות והחיכוך במהלך תנועות התיקון. הגמישות בהתקנה מאפשרת התקנה במספר תצורות, כולל מערכות מסוג סיבוב, שבהן כל מסגרת המדריך מסתובבת כדי לשנות את זווית החומר, ועיצובים של הזזה צדדית, שבהם המסגרת נעה בניצב לכיוון זרימת החומר. מערכות דו-ציריות מספקות תיקון צדדי וזוויתי בו זמנית, מה שנותן ביצועים עליונים ליישומים מאתגרים בהם תיקון חד-צירי אינו מספיק. הבנייה המכנית משתמשת בחומרים ברמה תעשייתית שנגדים לשחיקה, קורוזיה ואשכולות, כדי להבטיח פעילות אמינה לאורך מיליוני מחזורי תיקון במשך שנים של שירות מתמשך. מערכות שמיות שומרים על תנועה חלקה ומאריכות את חיי הרכיבים, כאשר חלק מהעיצובים כוללים גלגלות אטומות וחומרים שמיים עצמיים שמקטינים את דרישות התיקון. תכונות בטיחות מגינות הן על הציוד והן על הפעילים, כולל מתגים מגבילים שמונעים תנועה יתרה, זיהוי מכשולים שמעצירים את התנועה בעת פגיעה בהתנגדות, ואינטגרציה של כפתור עצירה חירומית שתומכת במערכות הבטיחות הכוללות של המכונה. האינטגרציה של המניע עם הבקר והחיישנים חייבת להשיג התאמה מדויקת, כאשר משוב המיקום מאשר שהתנועות שהוצאו בפקודה אכן מתרחשות באופן מדויק ושלם. פשטות ההתקנה מועילה לצוותי הייצור, כאשר תבניות התקנה סטנדרטיות וממשקים לחיבור מק facili את ההתקנה או ההחלפה ללא צורך בעיבוד מכני מורחב או ייצור מותאם. העמידות של המניע בתפעול מתמשך היא חיונית לתעשייה שפועלת בשעות עבודה מרובות, כאשר מערכות בקרת מדריך רצועה איכותיות מעוצבות לפעול 24 שעות ביממה ללא ירידה בביצועים.
