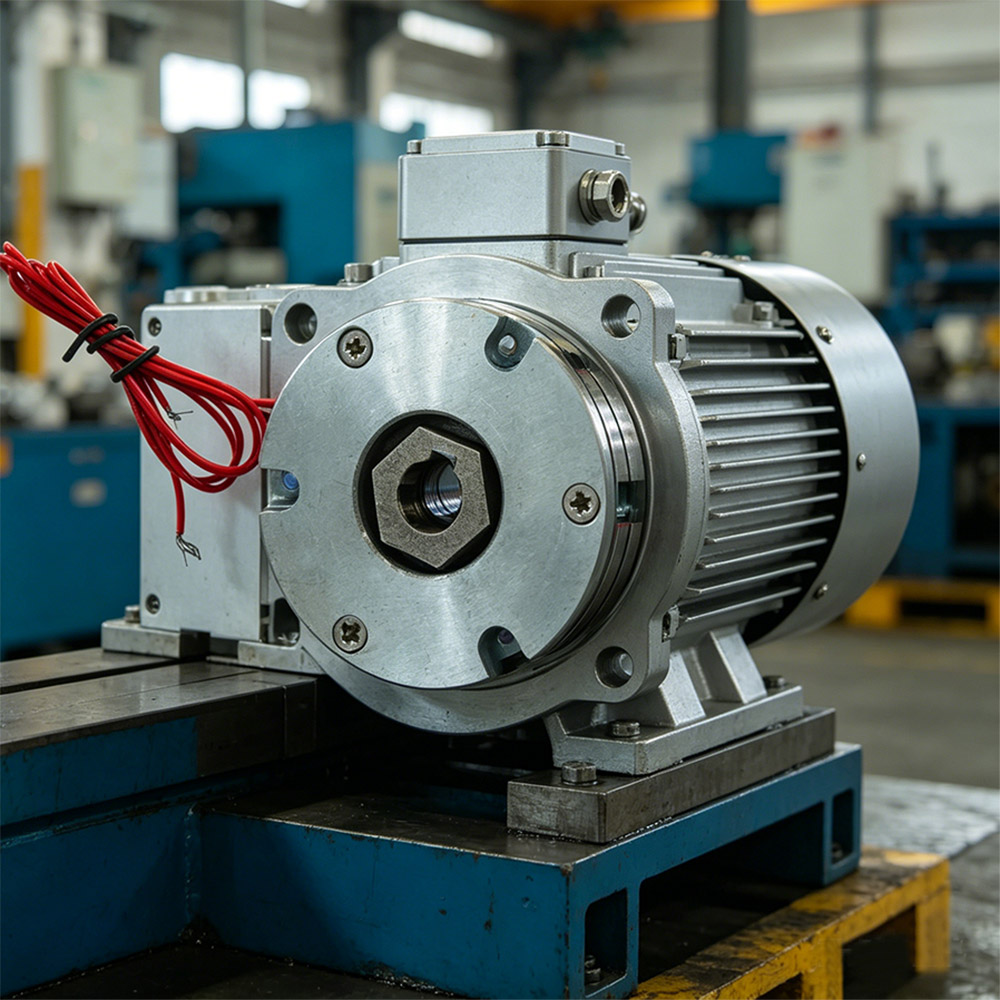

En strömavbrottsbroms utgör en av de mest kritiska säkerhetskomponenterna i moderna servomotorsystem. Denna specialiserade bromsanordning aktiveras automatiskt vid strömavbrott eller strömförlust och förhindrar okontrollerad rörelse samt potentiell skada på utrustningen. Inom industriell automatisering, tillverkningsmiljöer och applikationer som kräver exakt positionering fungerar en strömavbrottsbroms som ett felsäkert system som skyddar både maskiner och personal genom att hålla motorns axel stilla vid strömavbrott, nödstopp eller under underhållsarbete.
Implementeringen av tekniken för strömavbrottsbroms har blivit avgörande för branscher som kräver pålitlig motorstyrning och efterlevnad av säkerhetskrav. Oavsett om du driver transportband, lyftutrustning, robotarmar eller precisionsmaskiner påverkar förståelsen av hur en strömavbrottsbroms fungerar och valet av rätt konfiguration direkt driftsäkerheten och systemets tillförlitlighet. Den här guiden förklarar de grundläggande principerna, tillämpningarna och urvalskriterierna för strömavbrottsbromssystem som är utformade specifikt för integration med servomotorer.
Hur strömavbrottsbromsteknik skyddar servomotorer
Funktionsprincipen för strömavbrottsbromsar
En strömavbrottsbroms fungerar genom permanentmagnetteknik kombinerad med elektromagnetisk koppling. När elektrisk ström tillförs servomotorsystemet aktiverar strömmen en elektromagnet som drar bort en bromsarmaturplatta från den permanenta magneten, vilket kopplar ur bromsen och låter motorn rotera fritt. I det ögonblick strömmen avbryts eller systemet får ett stoppkommando förlorar elektromagneten sin hållkraft och den permanenta magneten kopplar omedelbart igen med armaturen, vilket skapar ett kraftfullt mekaniskt lås. Denna omedelbara koppling säkerställer att en strömavbrottsbroms svarar inom millisekunder och ger omedelbar positionsfixering utan fördröjning eller drift.
Permanentmagnetdesignen är det som skiljer en strömbortbroms från konventionella friktionsbromsar. Permanentmagneter kräver ingen kontinuerlig strömförsörjning för att bibehålla hålkraften, vilket innebär att en strömbortbroms förblir aktiverad och effektiv även vid total elektrisk felaktighet. Denna inbyggda säkerhetsfunktion gör strömbortbromsen till det föredragna valet för kritiska applikationer där lasthållning inte får vara beroende av aktiva elektronikkomponenter eller kontinuerlig tillgänglighet av el.
Säkerhetsfördelar i industriella applikationer
En strömavbrottsbroms eliminerar katastrofala felmoder i servomotorsystem. I vertikala lyftapplikationer förhindrar en strömavbrottsbroms att lasten faller genom att omedelbart låsa motorns axelläge. För robotarmar och precisionsmaskiner säkerställer en strömavbrottsbroms att verktyg, delar eller arbetsstycken inte kan förflytta sig oväntat vid strömavbrott, operatörens ingripande eller i nödsituationer. Bromsens felsäkra konstruktion innebär att säkerheten inte är beroende av övervakningssystem, sensorer eller aktiva styrningar – bromsen låser helt enkelt när strömmen försvinner.
Regleringsenlig tillverkning driver också införandet av strömavbrytande bromssystem. Maskinsäkerhetsstandarder, direktiv för industriell utrustning och arbetsmiljöregler kräver allt oftare felsäkra bromsfunktioner i motorstyrda system. En strömavbrytande broms visar att man uppfyller dessa standarder genom att erbjuda tekniskt utformad skyddsfunktion som oberoende säkerhetsmyndigheter erkänner och validerar. Organisationer som implementerar strömavbrytande bromsar i hela sin servomotorflotta minskar sin ansvarsutsättning och skapar en dokumenterad säkerhetsinfrastruktur.
Välja och dimensionera rätt strömavbrytande broms för din servomotor
Anpassa vridmoment och motorspecifikationer
Korrekt dimensionering av en strömbortbroms beror på att bromsens hållmoment anpassas till dina servomotorns specifikationer och lastkrav. En strömbortbroms måste generera ett hållmoment som överstiger det maximala moment som motorn kan producera vid full last. Att underskatta dimensionen på en strömbortbroms skapar en kritisk säkerhetslucka där bromsen inte kan hålla motorn i stillastående läge mot lastkrafterna, vilket undergräver säkerhetssystemets syfte. Att överskatta dimensionen på en strömbortbroms ökar utrustningskostnaderna och kan leda till onödigt stort hållmoment, vilket försvårar motorns inkoppling och minskar systemets responsivitet.
När du väljer en strömavbrytande broms måste de tekniska specifikationerna inkludera kompatibilitet med din servomotor avseende ramstorlek. NEMA-ramstorlekar, axeldiameter, monteringsgränssnitt och elektriska anslutningsstandarder avgör alla om en strömavbrytande broms fysiskt kan integreras med din befintliga utrustning. En strömavbrytande broms som är utformad för NEMA 23-stegmotorer passar till exempel inte för NEMA 34-servoapplikationer. Att verifiera mekanisk kompatibilitet innan köp förhindrar kostsamma installationsfördröjningar och säkerställer att en strömavbrytande broms fungerar som avsett i ditt automatiserade system.
Elektriska specifikationer och styrintegrering
De elektriska specifikationerna för en strömavbrottsbroms måste överensstämma med spännings- och strömkarakteristikerna för ditt styrssystem. En strömavbrottsbroms drivs vanligtvis vid standardindustriella spänningsnivåer, till exempel 24 V likström, 48 V likström eller högre, beroende på applikationsdesignen. Bromsspolens resistans, strömförbrukning och svarstid måste vara anpassade till dina motorstyr- och strömförsörjningsmöjligheter. En strömavbrottsbroms som kräver 5 ampere vid 24 volt kan inte fungera tillförlitligt på ett styrssystem som är utformat för att leverera endast 2 ampere, vilket skapar en potentiell systemfelkälla.
Styrlogiken för en strömavbrottsbroms måste ta hänsyn till bromsens ingripningssekvens vid strömavbrott. Vissa system använder en strömavbrottsbroms med en tidsfördröjd frigöringsmekanism som gör att motorn kan sakta ner gradvis innan full elektromagnetisk ingrepp sker, vilket minskar mekanisk chock. Andra applikationer kräver omedelbart bromsingrepp oavsett motorns varvtal, med fokus på omedelbar positionshållning snarare än mjuk inbromsning. Dina processkrav avgör vilken styrstrategi för strömavbrottsbroms som ger den optimala balansen mellan säkerhet, systemets livslängd och driftsprestanda.
Praktiska applikationer och industriella fördelar
Vertikal rörelse och lasthållning
Vertikala lyftsystem utgör en av de mest krävande applikationerna för en strömavbrottsbroms. Hisar, vertikala transportband, materialhanteringssystem och luftburen lyftplattform är alla beroende av en strömavbrottsbroms för att förhindra katastrofala lastfall om motorn förlorar kraft eller kopplas bort. En strömavbrottsbroms i dessa system måste generera ett hållmoment som är tillräckligt för att bära den maximala upphängda lastvikten mot gravitationen utan glidning eller gradvis nedstigning. Branscher såsom luft- och rymdfart, bilproduktion och lagerautomatisering är beroende av strömavbrottsbromsar som primär säkerhetsmekanism för att förhindra personskador och utrustningsförstörelse på grund av oväntad nedstigning.
Tillförlitligheten hos en strömavbrottsbroms i vertikala applikationer motiverar den ytterligare utrustningsinvesteringen, eftersom konsekvenserna av bromsfel är livshotande. Lastnedfall kan orsaka dödsfall, allvarliga skador, utrustningsskador och anläggningsstopp. En strömavbrottsbroms omvandlar sannolikheten för katastrofalt fel från en betydande risk till en försumbar risk, vilket gör den till en nödvändig komponent snarare än en valfri uppgradering.
Precisionsspositionering och utrustningsskydd
Tillverkningsutrustning som kräver exakt positionshållning drar stora fördelar av en strömavbrottsbroms som är integrerad med servomotorer. Verktygsmaskiner, automatiserade monteringslinjer, provutrustning och mätutrustning kräver ofta att verktyg eller arbetsstycken förblir låsta på plats mellan driftcykler eller vid strömavbrott. En strömavbrottsbroms säkerställer positionsstabilitet som mekaniska spärrar eller friktion ensamt inte kan tillhandahålla, vilket bibehåller toleranser och upprepbarhet över hela produktionsloppen. För tillverkning av medicintekniska apparater, luft- och rymdfartskomponenter samt halvledarmontage ger en strömavbrottsbroms som är integrerad med servomotorer den pålitlighet och konsekvens som dessa branscher kräver.
Integrationen av en strömavbrottsbroms med servomotorteknik förenklar också underhåll och felsökning. När utrustning måste underhållas håller en strömavbrottsbroms motornaxeln stilla utan att mekaniska låsanordningar eller manuella hållfikseringar krävs, vilket förbättrar arbetssäkerheten och minskar installations- och inställningstiden. Tekniker kan arbeta på utrustningen med säkerhet, eftersom en strömavbrottsbroms ger positiv positionshållning under hela underhållsperioden.
Vanliga frågor
Vad händer med en strömavbrottsbroms när elströmmen återvänder efter ett avbrott?
När elströmmen återställs till ditt system aktiverar servomotorns styrmodul bromsens elektromagnet för strömavbrott, vilket drar bort bromsarmaturen från den permanenta magneten och kopplar ur bromsen. Motorn kan sedan återuppta normal drift så snart styrsystemet beordrar rörelse. En broms för strömavbrott återställs automatiskt utan manuell ingripande, vilket gör att system kan återhämta sig och starta om efter strömavbrott utan att kräva teknikerassistans eller specialiserade omstartsförfaranden. Vissa installationer inkluderar en mjukstartrampe för att förhindra plötslig mekanisk chock när motorn börjar accelerera från stillastående.
Hur skiljer sig en broms för strömavbrott från en traditionell friktionsbroms?
En strömavbrottsbroms använder kraften från permanentmagneter i kombination med elektromagnetism för att omedelbart hålla position vid strömavbrott, medan en traditionell friktionsbroms kräver aktiv strömförsörjning och tryckapplikation för att utöva bromskraft. En strömavbrottsbroms är felsäker – den låser automatiskt utan el – medan friktionsbromsar måste spännas för att utöva bromskraft. Dessutom genererar en strömavbrottsbroms konstant hållmoment oberoende av slitage, medan friktionsbromsar försämrar sig med tiden när friktionsmaterialen slits, vilket minskar den tillförlitliga hålkraften. En strömavbrottsbroms är därför överlägsen för säkerhetskritiska applikationer som kräver årtionden av tillförlitlig felsäker drift.
Kan en strömavbrottsbroms monteras efteråt på befintliga servomotorer?
Många servomotorer accepterar en strömbortbroms som ett tillbehör som monteras separat om motorns axel och ramens mått stämmer överens med bromsens specifikationer. Motorer enligt NEMA-standard erbjuder vanligtvis monteringskompatibilitet med standardmodeller av strömslukningsbromsar, vilket möjliggör eftermontering utan att byta ut motorn. Du måste dock verifiera att ditt servomotorkontrollsystem har tillräcklig elektrisk kapacitet för att driva bromsens elektromagnet under drift. Om du eftermonterar en strömslukningsbroms på äldre utrustning bör du konsultera motortillverkarens dokumentation och kontrollsystemets manual för att bekräfta kompatibiliteten innan du gör inköp och installation.
