인쇄, 포장, 섬유, 필름 산업에서 사용되는 에어 확장 샤프트입니다. 공기를 주입하면 코어를 고정하고, 배출하면 쉽게 분리할 수 있습니다. 빠른 적재와 안정적인 권취가 특징입니다. 주요 판매 포인트 및 고객의 주요 고민 사항은 아래와 같습니다.

견적 요청
제품 설명
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder supplier

저희는 동관에 위치한 전문 공장으로, 기계용 구동 부품을 전문적으로 생산하고 있습니다. 아래 간단히 정리하여 참고하시기 바랍니다:

1. 자기 분진 클러치 및 브레이크 시리즈
2. 장력 컨트롤러 시리즈: 수동 장력 컨트롤러, 자동 장력 컨트롤러
3. 에어 샤프트 및 에어 어댑터 시리즈
4. 안전 척(Safety Chuck) 시리즈
5. 엣지 포지셔닝 시스템 시리즈
6. 에어 브레이크 및 클러치 시리즈
7. 전자기 클러치 및 브레이크 시리즈
8. 웜 감속기 및 모터 시리즈
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder supplier
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder factory Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder factory
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder factory Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder factory
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder supplier
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder manufacture
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder manufacture
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder manufacture
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder details
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder details
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder supplier

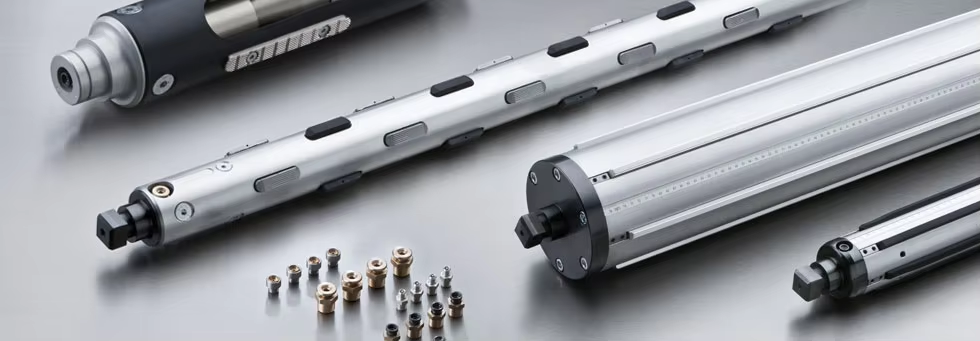

천지에서 제작한 에어 샤프트

현대식 와인딩 기술의 모든 분야에서 17년 이상의 경험을 보유한 우리는 중국에서 공압 및 기계식 에어 샤프트의 첫 번째 문의처입니다. 당사는 모든 응용 분야에 맞는 확장 샤프트, 마찰 샤프트 또는 어댑터를 제공합니다. 표준 솔루션이나 고객 요청에 의한 제작품 모두 가능합니다.
공기 팽창 샤프트는 인쇄, 포장, 섬유 및 필름 가공 산업 등에서 널리 사용되는 기계 부품입니다. 주로 롤 형태의 재료(예: 종이, 필름, 천)를 빠르게 장착/탈거하고 안정적으로 감거나 풀 수 있도록 설계되었습니다. 핵심 원리는 공기를 주입하여 팽창함으로써 롤 내벽을 고정한 후, 공기를 빼내어 수축시켜 쉽게 분리하는 것입니다. 아래는 공기 팽창 샤프트의 주요 판매 포인트와 일반적인 문제점에 대한 분석입니다.
----------------------------------------------------------------------------------------------------------------------------------
I. 주요 판매 포인트 (핵심 이점)
1. 효율적이고 편리한 적재/하역
* 팽창 시 롤 내벽을 신속하게 고정하여 복잡한 도구가 필요 없으며, 롤 교체 시간을 크게 단축시켜 생산 효율을 향상시킨다.
* 공기를 빼서 축소시켜 롤 제거가 용이하며, 기존의 기계식 샤프트에서 필요로 하는 번거로운 수동 조정을 피할 수 있습니다.
2. 높은 하중 용량 및 안정성
* 고강도 소재와 균일하게 분포된 에어백 설계를 활용하여 고토크와 중량 부하에도 견딜 수 있으며, 고속 운전 중에도 안정성을 보장하고 롤의 정렬 오류나 미끄러짐 위험을 최소화합니다.
3. 광범위한 호환성
* 핵심 스트립 교체 또는 공기 압력 조절을 통해 다양한 내경의 롤(예: 3인치, 6인치)에 적응 가능하여 다양한 생산 요구사항을 충족합니다.
* 종이 튜브, 플라스틱 튜브, 금속 코어 등 다양한 코어 재질과 호환되어 뛰어난 범용성을 제공합니다.
4. 낮은 유지보수 비용
* 복잡한 기계 부품이 없는 간단한 구조로 고장률이 낮고 장기적인 유지보수 비용이 절감됩니다.
* 고품질의 밀봉 부품이 수명을 연장시키고 공기 누출 위험을 최소화합니다.
5. 강화된 안전성
* 수동 나사 조임을 없애 작업 위험을 줄이며, 특히 고속 자동화 생산 라인에서 안전성을 향상시킵니다.
6. 브랜드 및 맞춤형 서비스
* 주요 브랜드(예: Montalvo, RE)는 특수 산업을 위한 고정밀 제품 및 맞춤형 솔루션(예: 폭발 방지 설계,
고온 저항성 재료)을 제공합니다.
----------------------------------------------------------------------------------------------------------------------------------
II. 일반적인 고통 포인트 (사용자 과제)
1. 안정적인 공기 공급에 대한 높은 의존도
* 일정한 공기 압력(일반적으로 0.4–0.6 MPa)이 필요합니다. 불안정하거나 부족한 압력은 클램핑 힘을 감소시켜 생산 안전성을 위협할 수 있습니다.
2. 씰 노후화 및 공기 누출
* 고무 부품(예: 에어백, 씰)은 시간이 지남에 따라 열화되어 누출이 발생하고, 자주 교체해야 하므로 유지보수 비용이 증가합니다.
3. 초기 구매 비용이 높음
* 프리미엄 공기 팽창 샤프트(특히 수입 브랜드)는 가격이 비싸므로 예산이 제한된 중소기업들이 저렴하지만 내구성이 낮은 대체 제품을 선택하게 됩니다.
4. 호환성 문제
* 비표준 또는 특수 사이즈의 롤은 맞춤 제작이 필요하여 납품 기간과 비용이 증가할 수 있습니다. 브랜드 간 차이로 인해 호환성 문제가 발생할 수 있습니다.
5. 높은 기술 수준의 수리 요구
* 내부 에어백 또는 공기압 시스템 고장 시 전문적인 수리가 필요합니다. 기술 지원 부족 또는 예비 부품 배송 지연으로 인해 비용이 많이 드는 가동 중단이 발생할 수 있습니다.
6. 환경적 제한
* 고온, 습기 또는 부식성 환경에서 씰이 더 빠르게 열화되므로 추가 보호 조치(예: 스테인리스 스틸 구조, 특수 코팅)가 필요합니다.
7. 잘못된 조작 위험
* 과도한 압력 주입 또는 방출 등 부적절한 팽창/수축 조작이 에어백 파열이나 샤프트 변형을 유발할 수 있습니다.
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder details
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder supplier
에어 샤프트는 어떤 용도로 사용할 수 있나요?
절단기;
인쇄기;
슬리팅 기계;
코팅 기계;
라미네이팅 기계;
봉제 기계;
그 외 다수...

3. 공기 샤프트의 사양

유형: 키 타입 공기 샤프트(강재 또는 알루미늄 제), 래트 타입 공기 샤프트, 디퍼렌셜 공기 샤프트
재질: No.45 강철/알루미늄
길이: 0.2m-3.8m
직경
비팽창 상태 지름(ømm)
팽창 상태 지름(ømm)
적용 가능한 볼륨 튜브 내경(ømm)
1″
24.8
24.8-28
25-26
1.5″
37
40-42
38-38.5
2″
49
52-54
50-51
3″
74-75
80-82
75.5-78
4″
99-100
104-106
101-102
5″
125
130-133
126-128
6″
150
154-156
151-153
8″
200
206-264
202-204
10″
250
260-264
252-256
12″
300
308-310
302-305
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder factory
경량 알루미늄 공기 샤프트
* 종이 또는 필름과 같은 소재 코일의 감기 및 풀기
* 알루미늄, 고무-강철, 단단한 고무 또는 플라스틱으로 제작된 클램핑 바
* 가벼운 알루미늄 프로파일로 제작된 본체
* 샤프트는 자주적인 롤 교체를 위해 설계됨
* 베어링 저널은 고객 요청에 따라 또는 비용 효율적인 표준 솔루션으로 설계됨
* 표준 지름은 70 / 70-76.2 / 76 / 100 / 125 / 150 / 200 mm
* 연속 클램핑 바는 코어를 매우 잘 보호함
경량 알루미늄 에어샤프트는 대부분의 표준 적용 분야에 적합한 선택입니다. 중간 정도의 웹 장력과 중간 무게의 코일을 위해 설계되었습니다. 알루미늄 프로파일 구조 덕분에 에어샤프트는 매우 가볍고, 자주적인 롤 교체 시 기계 조작자를 덜 부담되게 해줍니다. 공기압식 클램핑 샤프트는 평형 호스 시스템에 의해 확장됩니다. 연속 클램핑 바는 코어를 매우 잘 보호하며 다중 코어의 감김도 가능하게 해줍니다.
예비 부품
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder manufacture
01
바디
09
클램핑 피스 – 상단 부품
02
일기
10
나사 핀 DIN 914 – M8 x 20
03
저널 밸브 사이드
11
나사 핀 DIN 913 – M6 x 8
04
클램핑 바
12
잠금 나사 M10x1
05
보유 스프링
13
오 링
06
에어 분배기
14
플랫 튜브
07
클램핑 피스 – 하부 부품
15
보호 테이프
08
클램핑 피스 – 밸브 측 하부 부품
16
밸브
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder manufacture
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder manufacture
표준 에어 샤프트
* 3″ (76mm) 및 6″ (150mm) 알루미늄 프로파일
* 300mm – 3,000mm 길이
* 강화된 표준 저널
* 선택 가능한 클램핑 바
* 안정적인 하중 조건에서 최대 1000kg(3″) 및 1500kg(6″)
고객님들의 더 빠른 납기 요구를 충족시키기 위해, 당사는 일반적인 표준 저널을 재고로 보유하고 있으며 이를 통해 납기 시간을 크게 단축할 수 있습니다.
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder factory
고성능 에어 샤프트
* 종이 또는 필름과 같은 소재 코일의 감기 및 풀기
* 알루미늄, 고무-강철 및 솔리드 고무로 제작된 확장 요소
* 종이 또는 필름과 같은 소재 코일의 감기 및 풀기
* 에어 샤프트는 고하중용으로 설계됨
* 베어링 저널은 완전히 맞춤 제작 가능
* 지름: 50/70/76.2/100/120/150-152.4/200–203.2mm
* 중앙 튜브를 간편하게 교체 가능
중앙 튜브 시스템과 구조적 특성 덕분에 이 감는 샤프트는 매우 높은 수준의 맞춤화가 가능합니다. 설계에 따라 매우 높은 하중을 견딜 수 있어 진정한 고성능 에어 샤프트입니다. 특히 무게를 최소화해야 할 경우 카본 섬유 본체로 제작하는 것도 가능합니다. 샤프트의 팽창 요소는 중앙의 고무 호스에 의해 확장됩니다.
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder supplier
01
바디
08
클램핑 링
02
고무관
09
너트
03
지지 튜브
10
오 링
04
팽창 요소
11
클램핑 피스톤
05
밸브
12
플랫 헤드 나사 DIN 7991 – M10 x 16
06
일기
13
플랫 헤드 나사 DIN 7991 – M10 x 12
07
저널 / 공기 입구
14
클램핑 피스톤 / 공기 통로
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder factory
공압-기계식 정밀 에어 샤프트
* 종이 또는 필름과 같은 소재 코일의 감기 및 풀기
* 종이 또는 필름과 같은 소재 코일의 감기 및 풀기
* 알루미늄, 강철 또는 탄소섬유 소재의 본체
* 요청 시 동적 밸런싱 가능
* 매우 높은 속도에 이상적
* 지름: 70 / 70 – 76.2 / 76 / 100 / 120 / 127 / 150 – 152.4, 200 – 203.2 mm
PMS 시리즈의 확장은 슬리브 허용오차를 완벽하게 보상할 수 있는 가변적으로 조절 가능한 클램핑 세트가 특징입니다. 또한 동적 밸런싱이 가능합니다.
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder details
쉘이 부착된 공압식 에어 샤프트
* 종이 또는 필름과 같은 소재 코일의 감기 및 풀기
* 최대 접촉 면적으로 인해 슬리브를 보호
* 코어 없는 권취 가능
* 샤프트는 공압식으로 팽창
* 나사 연결 없이 장착되는 쉘
* 지름: 76.2 / 152.4
* 샤프트 본체는 알루미늄 또는 강재로 제작됨
Flexible Inflating Air Shaft 3 6 Inch Pneumatic Bearing Core for Slitting Rewinder factory

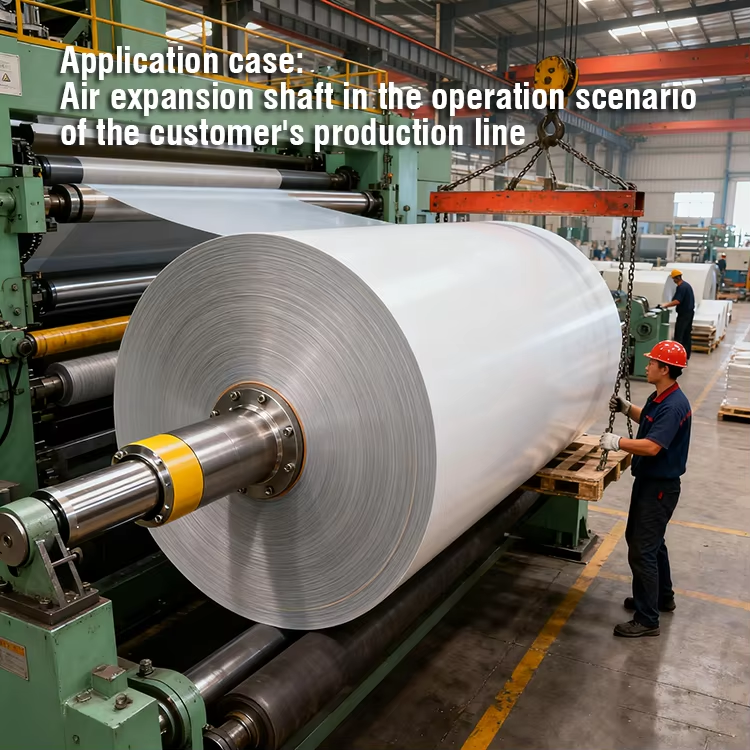

에어 샤프트 적용 사례

회사 프로필

저희를 선택해야 하는 8가지 이유:

1. 완벽한 서비스 시스템 및 사후 보호 체계.
2. 품질 문제는 24시간 이내에 해결됩니다.
3. 일대일 고객 서비스 추적 처리.
4. 기업은 ERP 관리를 시행하여 신속한 대응력을 향상시킵니다.
5. 품질 보증, 1년 보증.
6. 전문 장비와의 호환성 지원.
7. 당사에는 하나 이상의 제품 시험 단위가 있으며, ISO9001:2015을 시행하고 있습니다.
8. 특수 목적 장비 제조의 요구를 충족시키기 위한 독보적인 개발 및 설계 역량.

다섯 가지 핵심 강점:
국내 최초 독자적 R&D 제조업체이자 14년의 전문 제조 경험을 보유함.
2. 주조 품질이 뛰어나며, 아름답고 실용적이며 내구성 우수.
3. 완벽한 사양 구축, 뛰어난 가성비 및 재고 보유로 신속 공급 가능.
4. 자체 연구 개발을 통해 특수 사양 맞춤 제작 가능.
5. 엄선된 소재와 첨단 처리 기술로 국제 표준 시험 기준 충족.
자주 묻는 질문

1. 언제 견적을 받을 수 있나요?

일반적으로 귀하의 문의를 받은 후 24시간 이내에 견적을 제공합니다. 가격을 매우 급하게 받아야 할 경우, 전화로 연락주시거나 이메일에 그 사유를 알려주십시오. 그러면 귀하의 문의를 우선적으로 처리하겠습니다.

2. 주문은 어떻게 하나요?
분체 클러치, 분체 브레이크, 에어 클러치, 에어 브레이크, 전자기 클러치, 전자기 브레이크 및 안전 척과 기타 동력 전달 부품의 경우, 저희 사양에 기반한 모델 번호를 알려주십시오. 에어 샤프트 및 에어 어댑터의 경우 도면을 보내주시거나 요구사항을 알려주시면, 확인용 도면을 제공해 드리겠습니다.

3. MOQ(최소주문수량) 기준이 어떻게 되나요?
일반적으로 맞춤형 소형 클러치/브레이크를 제외하고는 MOQ 요청이 없습니다.

4. 생산 리드타임은 어떻게 되나요?
솔직히 말씀드리면, 납기 일정은 주문 수량과 당사 제품 유형에 따라 달라집니다. 분체 클러치, 분체 브레이크, 장력 컨트롤러의 경우 약 3~5일 정도 소요되며, 안전 척과 에어 샤프트의 경우 약 15~30일 정도 필요합니다.

5. 운송 조건은 어떻게 되나요?
EXW, FOB, CIF 등으로 수배할 수 있습니다. 가장 편리하거나 비용 효율적인 방법을 선택하실 수 있습니다.
